Motori a magneti permanenti ad altissima efficienza e ad alta tensione (serie TYGKK)
Progettato per cementifici, ventilazione mineraria, acciaierie, grandi pompe per l'acqua e ausiliari di centrali termiche. La serie TYGKK (3 kV / 6 kV / 10 kV) offre efficienza fino al 98,5%+, fattore di potenza superiore vicino all'unità, robusto isolamento VPI resistente alla corona e sostituzione immediata per un risparmio energetico industriale su scala megawatt.
-
Motore a magneti permanenti trifase-ad alta tensioneClasse di protezione: IP54 Classe di isolamento: F Tipo di servizio: S1 (servizio continuo) Altre classi di protezione e metodi di raffreddamento possono essere forniti in base alle esigenzePiù
Sfide energetiche megawatt e soluzioni TYGKK
In che modo la nostra tecnologia sincrona a magneti permanenti ad alta tensione offre il massimo ROI per le industrie pesanti
I motori a induzione continui della classe megawatt (500 kW ~ 2.500 kW+) sprecano enormi quantità di energia elettrica a causa dell'elevata resistenza del rotore e delle perdite di scorrimento.
Il design sincrono a magnete permanente TYGKK elimina le perdite del rotore, riducendo il consumo energetico industriale annuale dall'8% al 25% con un rapido recupero dell'investimento.
Le reti ad alta tensione da 6 kV/10 kV sottopongono gli avvolgimenti del motore a intenso stress elettrico, scariche parziali e guasti all'isolamento in cicli di carico pesanti.
Avanzata impregnazione sotto vuoto (VPI) con resina di classe F/H, schermatura con nastro anti-corona e rigorosi test di resistenza alle sovratensioni.
Un basso fattore di potenza (0,80~0,85) nei motori a induzione di grandi dimensioni sovraccarica le sottostazioni dell'impianto e attiva pesanti penalità per la potenza reattiva dei servizi di pubblica utilità.
L'eccitazione sincrona a magneti permanenti funziona con un fattore di potenza prossimo all'unità, riducendo il carico del trasformatore ed eliminando costosi banchi di condensatori.
L'aggiornamento di macchinari pesanti e di grandi dimensioni con nuovi motori spesso comporta il rischio di modelli di bulloni di fondazione, altezze centrali e condotti di ventilazione incompatibili.
Struttura modulare con telaio scatolato saldato con estensioni dell'albero personalizzabili, altezze centrali e raffreddatori ad aria IC611 montati in alto per una sostituzione senza soluzione di continuità.
Serie di motori ad alta tensione in primo piano
Motori sincroni trifase a magneti permanenti serie TYGKK per azionamenti industriali pesanti
Scegli come target i profili degli acquirenti B2B esteri
Chi fornisce i motori a magneti permanenti ad alta tensione Ciitto Servo per il retrofit energetico di attrezzature pesanti e impianti?
1. Impianti e mulini industriali pesanti
Ingegneri di impianti nei settori del cemento, dell'acciaio, della metallurgia, della carta e dei prodotti chimici che aggiornano mulini, ventilatori e pompe di macinazione pesanti da 6 kV/10 kV per ridurre i picchi dei costi energetici.
2. EPC per l'attività mineraria e la movimentazione dei materiali
Appaltatori minerari che costruiscono grandi argani da miniera, pozzi di ventilazione ad alta potenza, trasportatori terrestri a lunga distanza e stazioni di pompaggio dei liquami ad alta pressione.
3. OEM di pompe e compressori di grandi dimensioni
Produttori di pompe per l'approvvigionamento idrico municipale, compressori per oleodotti e gasdotti e refrigeratori per la refrigerazione industriale che cercano motori MV/HV ad alta efficienza.
4. Distributori di energia elettrica e apparecchiature elettriche
Rivenditori e distributori esteri di apparecchiature elettriche che forniscono macchinari rotanti a media e alta tensione con prezzi competitivi diretti al produttore.

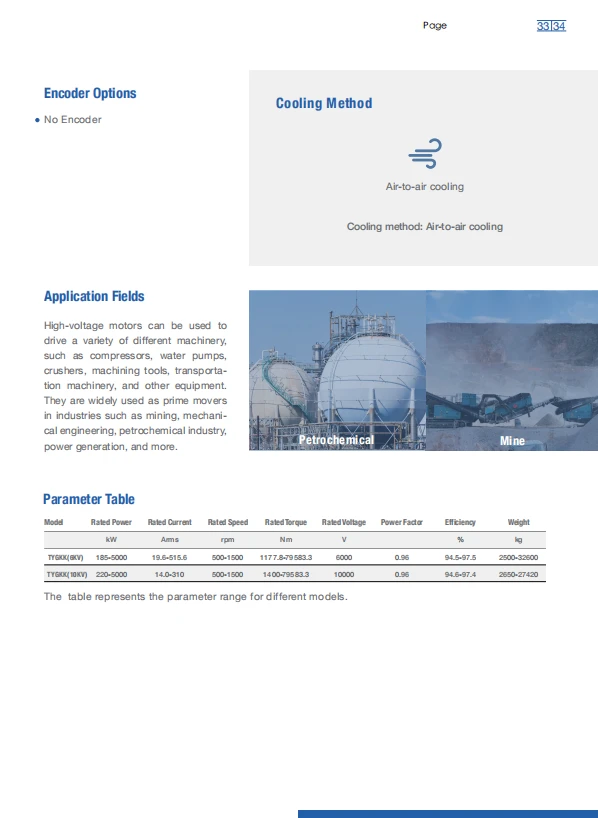

Specifiche tecniche e standard ad alta tensione
Livelli di tensione personalizzati, configurazioni di raffreddamento e valori nominali meccanici per impieghi gravosi
| Parametro tecnico | Specifiche tecniche standard e personalizzate |
|---|---|
| Gamma di potenza nominale | Da 200 kW a 2.500 kW+ (servizio continuo S1) |
| Tensione nominale | 3.000 V / 3.300 V / 6.000 V / 6.600 V / 10.000 V / 11.000 V (50 Hz / 60 Hz / VFD) |
| Efficienza e fattore di potenza | Efficienza ultraelevata: 97,5%~98,5%+; Fattore di potenza (cos φ): 0,96~0,99 |
| Sistema di raffreddamento | IC611 (scambiatore di calore aria-aria), IC81W (raffreddatore aria-acqua), IC01 (aperto antigoccia) |
| Protezione e isolamento | IP54/IP55; Sistema di isolamento corona-resistente Classe F / Classe H VPI |
| Struttura di montaggio | IM B3 (montaggio con piedino orizzontale), IM V1 (montaggio con flangia verticale), altezza centrale personalizzata |
| Sensori di protezione | Sensori RTD Pt100 per avvolgimenti e cuscinetti dello statore, riscaldatori d'ambiente, sonde di vibrazione |
Ottieni soluzioni per motori a magneti permanenti ad alta tensione
Invia i parametri del tuo progetto (tensione, potenza, velocità, tipo di raffreddamento e apparecchiatura azionata). Il nostro team di ingegneri dell'alta tensione fornirà l'analisi del ROI del consumo energetico, disegni di assieme 2D/3D e un preventivo ufficiale di fabbrica entro 24 ore.
Siamo produttori e fornitori professionali di motori ad alta tensione in Cina, specializzati nella fornitura di prodotti e servizi di alta qualità. Vi diamo un cordiale benvenuto nel motore ad alta tensione personalizzato all'ingrosso della nostra fabbrica.
